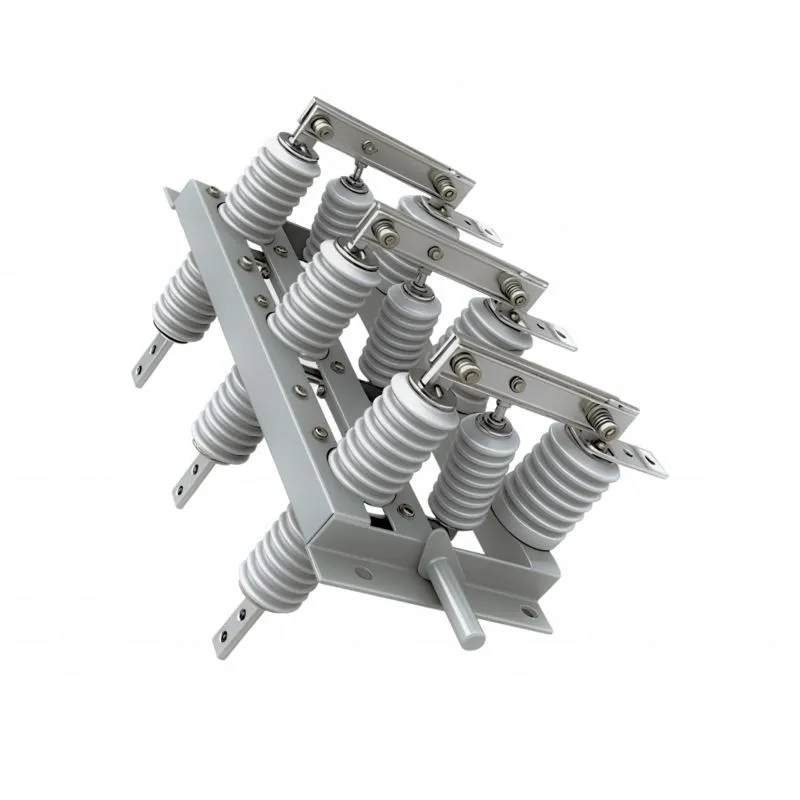

Disconnessione interna

I sezionatori CA per interni sono adatti per sistemi di alimentazione CA 50 Hz con una tensione nominale di 12 kV e inferiore. Sono dotati di comando manuale e vengono utilizzati per accendere e spegnere gli apparecchi elettrici in presenza di tensione ma in assenza di carico. Le prestazioni di questo prodotto sono conformi alle specifiche GB/T 1985 "Sezionatori ad alta tensione CA e interruttori di messa a terra". Gli scenari applicabili sono installati principalmente in quadri elettrici interni, sottostazioni e sale di distribuzione di fabbrica, utilizzati per il sezionamento delle sbarre collettrici, l'isolamento all'estremità di ingresso dei trasformatori o in combinazione con interruttori automatici per ottenere una manutenzione sicura.

GN19-12/1250-31,5

1.L'altitudine: sotto i 1000 M;
2. La temperatura ambiente: minima - 25 gradi ~ massima + 40 gradi;
3. Umidità relativa dell'aria mensile inferiore o uguale al 90%, giornaliera inferiore o uguale al 95%;
4. La pressione del vento: inferiore o uguale a 7000 PA (con velocità 34 m/s);
5. Ampiezza: terremoto grado 8;
6. Le occasioni di applicazione devono essere esenti da fuoco, sostanze infiammabili, esplosivi, corrosivi e forti vibrazioni.

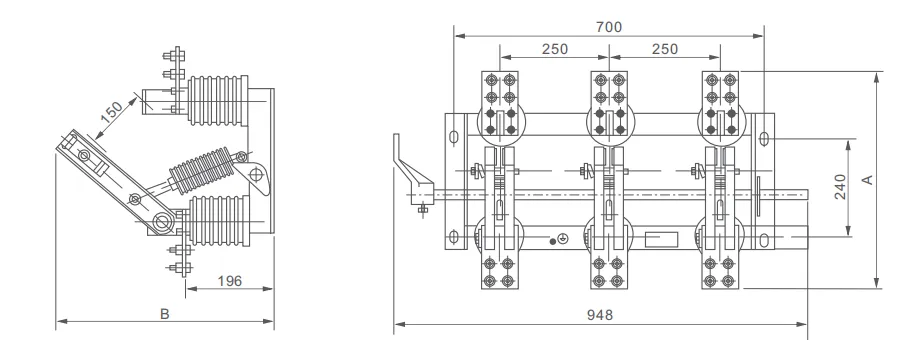

Le taglie potrebbero subire aggiornamenti, contattateci.

1.Struttura a tre-fasi: è composta da un telaio di base, un albero rotante, isolatori in porcellana, interruttori a coltello, ecc. Il coltello a contatto di ciascuna fase è una piastra in rame a doppia-fessura (con buona dissipazione del calore ed elevata resistenza) e ha anche una piastra di bloccaggio magnetica (per migliorare l'attrazione del coltello a contatto e migliorare la stabilità in caso di cortocircuito).

2. Modalità operativa: dotato di meccanismo manuale CS6-1, supporta anche il funzionamento elettrico (opzionale). C'è uno spazio di disconnessione chiaramente visibile quando si apre e si chiude l'interruttore per garantire la sicurezza della manutenzione.

3.Modelli derivati: sono disponibili tipi a parete-penetranti (GN19-12C) (adatti per l'installazione a parete-penetrante di quadri elettrici), tipo ant-inquinamento, tipo ad alta quota e possono anche essere dotati di un dispositivo di visualizzazione live.

1. Disimballaggio e ispezione → Confermare che il corpo principale e gli accessori siano completi, che la bottiglia di porcellana non sia danneggiata e che i parametri corrispondano

2. Posizionare la superficie di installazione → Pulisci la traversa/staffa del quadro elettrico per garantire che sia piana e soddisfi gli standard di portata-

3. Fissare il corpo principale → Fissare il telaio con bulloni M12, con una coppia di serraggio maggiore o uguale a 40 N · m

4. Calibrare le tre-posizioni di fase → Regolare le tre-distanze centrali di fase (secondo i disegni di progettazione, ad esempio 210 mm)

5. Collegare la biella operativa → Collegare l'albero rotante del corpo principale al meccanismo CS6-1 e regolare la lunghezza della biella

6. Operazione di prova manuale → Aprire e chiudere l'interruttore due volte per verificare che non vi siano inceppamenti quando si tocca il coltello e nessuna deviazione nella posizione

7. Controllare lo spazio di apertura → Lo spazio dopo l'apertura deve essere maggiore o uguale a 180 mm e la profondità di contatto dopo la chiusura deve essere maggiore o uguale all'80%

8. Cablaggio elettrico → Applicare pasta conduttiva ai giunti sbarre/cavi e la coppia di serraggio dei bulloni deve essere maggiore o uguale a 35 N · m

9. Test di isolamento → Utilizzare un megaohmmetro da 2500 V per misurare l'isolamento. Una resistenza maggiore o uguale a 1000 MΩ è considerata qualificata

10. Verifica finale → Contrassegnare le posizioni di apertura e chiusura e registrare i parametri di installazione
